CẢM BIẾN LƯU LƯỢNG SMC PFM710-01-A-A-T, PFM710-01-A-A-WR, PFM710-01-A-M, PFM710-01-C-M-WR, PFM710-01-C-MA, PFM710-01-C-MA-R

Thông số kỹ thuật của Công Tắc Luồng Kỹ Thuật Số Hiển Thị 2 Màu, Loại Màn Hình Tích Hợp Dòng PFM7

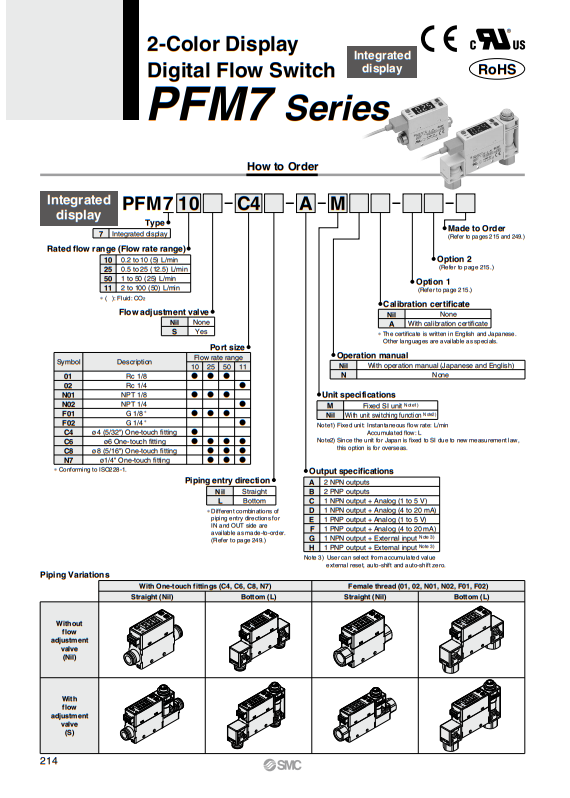

Hình thức bên ngoài của PFM7 Series

Đặc trưng

• Cài đặt đơn vị tối thiểu: 0,01 L/phút (0,1 L/phút cho phạm vi tốc độ dòng chảy là 25 L/phút, 50 L/phút, 100 L/phút)
• Nhỏ: Cùng kích thước cho từng phạm vi tốc độ dòng chảy (10 L/phút, 25 L/phút, 50 L/phút, 100 L/phút).
• Trọng lượng nhẹ: 55 g (PFM711 có khớp nối nhanh, không có van điều chỉnh lưu lượng) (Mẫu thông thường PF2A711: 290 g)
• Vì phần ống thẳng* không bắt buộc nên có thể lắp đặt trong không gian hẹp.

* Trong trường hợp kiểu máy thông thường, cần cung cấp phần ống thẳng gấp 8 lần đường kính ống.

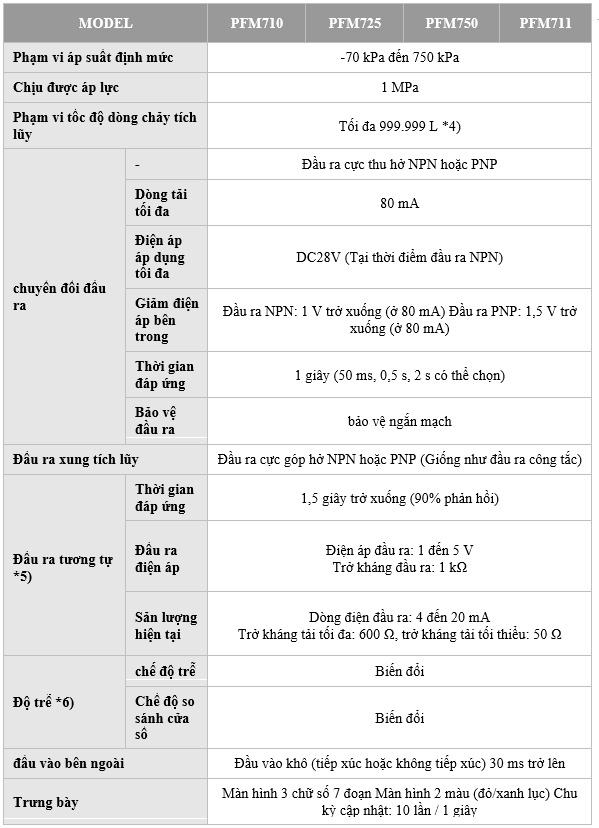

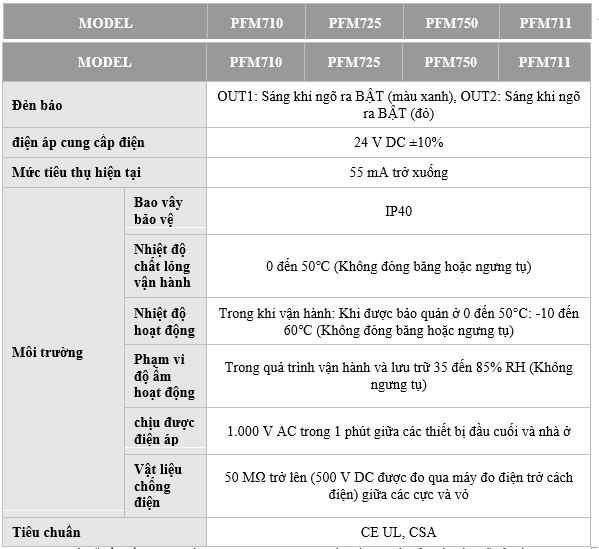

thông số kỹ thuật

*1) Khi đơn vị cài đặt tối thiểu 0,01 L/phút được chọn cho loại 10 L/phút, giới hạn trên của màn hình sẽ trở thành "9,99 L/phút".
Khi đơn vị cài đặt tối thiểu là 0,1 L/phút được chọn cho loại 100 L/phút, giới hạn trên của màn hình sẽ trở thành "99,9 L/phút".
*2) Có thể chọn 0,01 L/phút và 0,1 L/phút cho PFM710 và 0,1 L/phút và 1 L/phút cho PFM711.
Khi CFM được chọn làm đơn vị hiển thị, không thể thay đổi đơn vị cài đặt tối thiểu.
Khi vận chuyển từ nhà máy, PFM710 được đặt thành 0,1 L/phút và PFM711 được đặt thành 1 L/phút.
*3) "ANR" được đặt tại thời điểm vận chuyển sản phẩm.
"ANR" đại diện cho điều kiện tiêu chuẩn và dựa trên 20°C, 1 atm, 65% RH.
NL/phút đề cập đến điều kiện cơ bản và dựa trên 0°C và 1 atm.
Đối với chức năng chuyển đổi đơn vị của công tắc dòng chảy kỹ thuật số (Đơn vị SI cố định [L/min hoặc L] sẽ được đặt cho các loại công tắc không có chức năng chuyển đổi đơn vị.)
*4) Xóa khi tắt nguồn điện. Chức năng giữ có thể được chọn. (Có thể chọn 2 phút một lần hoặc 5 phút một lần)
Khi chọn khoảng thời gian 5 phút, tuổi thọ của phần tử bộ nhớ (linh kiện điện tử) bị giới hạn ở 1 triệu lần (khi được cấp điện trong 24 giờ, 5 phút × 1 triệu lần = 5 triệu phút = 9,5 năm), vì vậy khi sử dụng chức năng giữ, vui lòng tính tuổi thọ từ các điều kiện vận hành và sử dụng trong vòng tuổi thọ.
*5) 1,5 s (90%) được đặt và có thể chọn 100 ms.
*6) Đặt ở chế độ trễ tại thời điểm chuyển hàng từ nhà máy. Chế độ so sánh cửa sổ có thể được chọn bằng thao tác nhấn nút.
*7) Đối với tiêu chuẩn đấu dây và ren, hãy tham khảo hướng dẫn sử dụng.
*8) Ngay cả khi cố gắng cải thiện chất lượng, sản phẩm vẫn có thể có những vết trầy xước nhỏ, vết bẩn hoặc sự khác biệt về màu sắc và độ sáng của màn hình, v.v., không ảnh hưởng đến hiệu suất, được xác minh là sản phẩm phù hợp.

Cài đặt dải áp suất và dải áp suất định mức

Cần đặt áp suất trong phạm vi áp suất định mức.
Dải áp suất cài đặt là dải áp suất có thể cài đặt.
Phạm vi áp suất định mức là phạm vi áp suất đáp ứng các thông số kỹ thuật của công tắc (độ chính xác, tuyến tính, v.v.).
Ngay cả khi giá trị vượt quá phạm vi áp suất định mức, nó có thể được đặt trong phạm vi áp suất đã đặt, nhưng các thông số kỹ thuật không được đảm bảo.
Khi chất lỏng được sử dụng là CO2 , phạm vi tốc độ dòng chảy nằm trong ().

Đồ thị phạm vi có thể cài đặt và phạm vi tốc độ dòng chảy định mức

* Trong trường hợp Sê-ri PFM5, đó là phạm vi tốc độ dòng chảy hiển thị và phạm vi tốc độ dòng chảy cài đặt của Sê-ri PFM3 giám sát lưu lượng.

Thông số kỹ thuật / trọng lượng đường ống

Đầu ra analog

* Đầu ra tương tự ở giá trị tốc độ dòng định mức tối đa khi CO2 được chọn là 3 "V" đối với loại đầu ra điện áp và 12 "mA" đối với loại đầu ra dòng điện.

Đầu ra điện áp tương tự (1 đến 5 V)

* () dành cho CO2 lỏng

Đầu ra dòng điện tương tự (4 đến 20 mA)

* () dành cho CO2 lỏng

Mạch nội bộ và kết nối

Ví dụ về mạch bên trong và nối dây của -A (NPN [2 đầu ra])

-E／F (E: PNP (1 đầu ra) + đầu ra điện áp tương tự/F: Mạch bên trong và ví dụ đấu dây của PNP (1 đầu ra) + đầu ra dòng điện tương tự)

kích thước

(Đơn vị: mm)

Bản vẽ kích thước của PFM7□□-C4/C6/C8/N7

Kết nối nhanh phụ kiện đường kính ngoài ống áp dụng

• Đường kính ngoài Ống Nối là 4 mm (5/32"): A 64,2 mm
• Đường kính ngoài Ống Nối 6 mm: A 64,6 mm
• Đường kính ngoài Ống Nối 8 mm (5/16"): A: 68 mm
• Đường kính ngoài Ống Nối là 1/4": A 64,6 mm

Bản vẽ kích thước của PFM7□□-C4L/C6L/C8L/N7L

Kết nối nhanh phụ kiện đường kính ngoài ống áp dụng

• Đường kính ngoài Ống Nối là 4 mm (5/32"): A 10,1 mm
• Đường kính ngoài Ống Nối 6 mm: A 10,3 mm
• Đường kính ngoài Ống Nối 8 mm (5/16"): A: 12 mm
• Đường kính ngoài Ống Nối là 1/4": A 10,3 mm

Bản vẽ kích thước của PFM7□□(-N) 01/(N) 02/F01

Bản vẽ kích thước của PFM7□□(-N) 01 L / (N) 02 L / F01L

• *Xem danh mục SMC để biết thông tin khác ngoài thông tin chi tiết ở trên.
• * Hình ảnh sản phẩm là hình ảnh đại diện.

Vui lòng kiểm tra kiểu/kích thước/thông số kỹ thuật của phần PFM710-01-A-A-WR trong chuỗi 2-Color Display Digital Flow Switch, Integrated Display Type PFM7 Series.
